Державка MCLNR2525M12 (MZG)

Токарна державка MCLNR2525M12 MZG

Державка MZG MCLNR2525M12 призначена для зовнішньої токарної обробки зі змінною різальною пластиною. Прямокутний хвостовик має переріз 25×25 мм, загальна довжина становить 150 мм. Напрямок виконання: правий.

Основні параметри

• Висота H: 25 мм.
• Ширина B: 25 мм.
• Довжина L: 150 мм.
• Тип інструменту: Токарна державка.
• Напрямок: Правий.

Застосування

Корпус закріплюють у різцетримачі верстата, а змінну пластину — у призначеному для неї гнізді. Геометрія головки та напрямок виконання визначають доступ до поверхні й допустимі напрямки подачі.

Добір і встановлення

Звірте переріз хвостовика з різцетримачем і виставте різальну крайку за висотою центра. Пластину та кріплення обирайте за повним позначенням державки й каталогом MZG. Перед роботою очистьте гніздо, перевірте підкладку та надійність кріплення; використовуйте мінімально потрібний виліт.

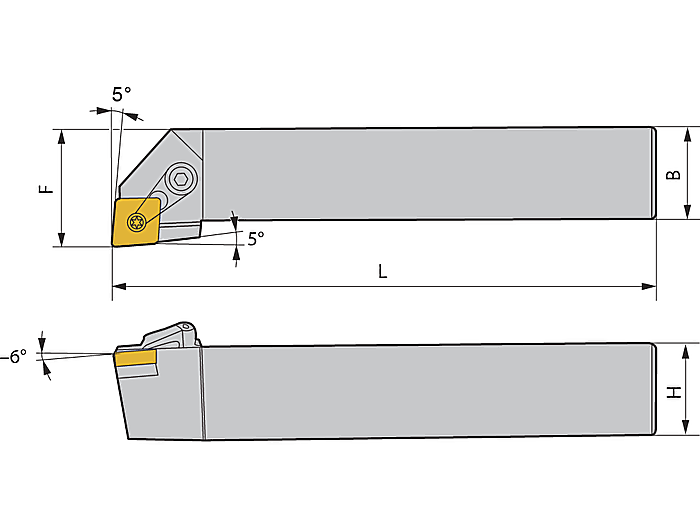

Зображення ілюструє конструкцію цієї серії. Розміри обраного виконання наведено в характеристиках.
