Пластина 16IR14W QP5120

Пластина 16IR14W QP5120

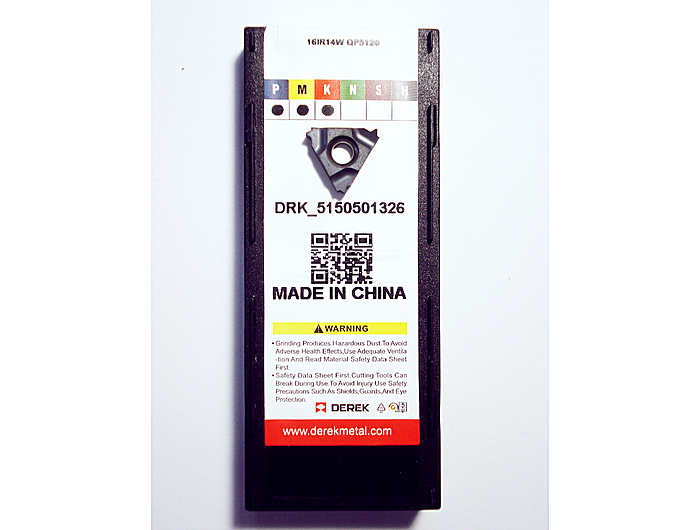

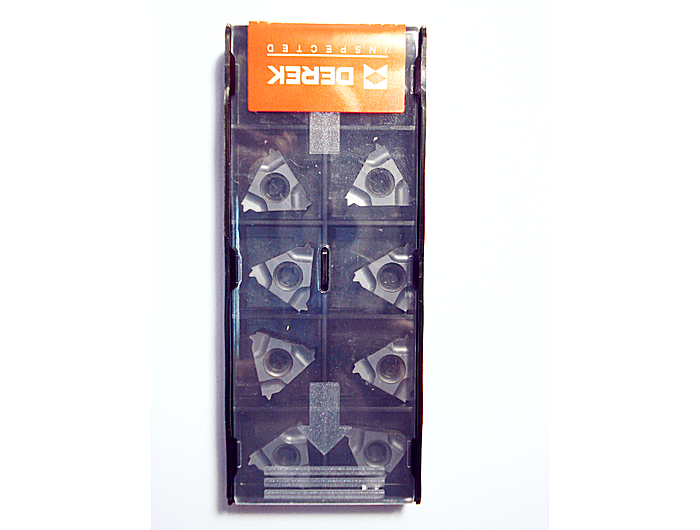

Змінна різьбонарізна пластина Derek 16IR14W зі сплаву QP5120 для внутрішньої дюймової різьби Вітворта з кутом профілю 55° та кроком 14 ниток на дюйм.

Призначення та застосування

Застосовується для нарізання різьби всередині підготовленого отвору на токарному верстаті. Позначення 14W визначає профіль і крок; воно не задає номінальний діаметр готової різьби.

Конструкція та підбір

Пластина призначена для конкретного кроку 14 TPI. Перед вибором звірте профіль різьби на кресленні: інструмент для 60° метричної різьби не є заміною профілю Вітворта 55°.

• Типорозмір: 16; каталогова довжина L — 16 мм.
• Крок: 14 TPI; кут профілю — 55°.
• Товщина T: 3,65 мм.
• Марка сплаву: QP5120.

Перед роботою перевірте чистоту та справність гнізда державки, надійність кріплення пластини й відповідність налаштування подачі кроку різьби. Режими різання підбирають для матеріалу деталі, марки сплаву та жорсткості установки; універсальні значення швидкості для цієї позиції не задаються.
